Arduino 控制 LED 閃爍

for Joe:

一個簡單的程式可以控制 LED 閃爍

線路上使用到一個電阻 (100~200歐姆)，以及一個 LED；LED 的 N 極接在 Arduino 上的 GND 接孔，再串聯電阻接到編號 8 的接孔：

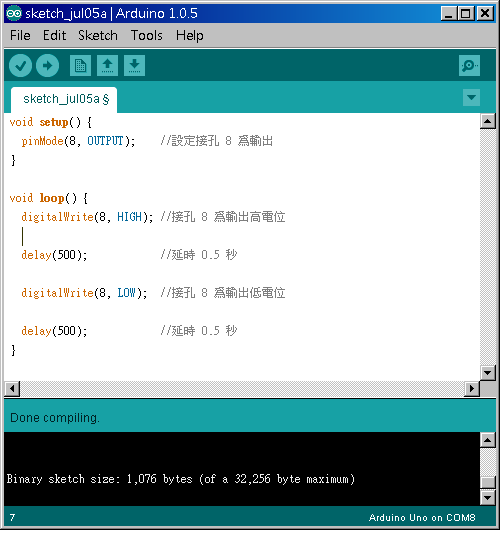

程式如下：

1. 先將接孔 8 設定為輸出
2. 接孔 8 設定輸出高電位，然後延時 0.5 秒
3. 再將接孔 8 設定輸出低電位，之後同樣延時 0.5 秒
4. 重覆不停執行 2、3

安裝 Arduino IDE

for Joe:

• 到Arduino官網下載 Windows Installer進行安裝



•  安裝完後執行



Arduino

For Joe:

Arduino 是一塊小電路板：

• 上面有 USB 介面，可以直接連接電腦；在電腦上開發程式，讓 Arduino 按照程式流程動作。
• 有 13 組 I/O 接孔。利用程式控制這些 I/O 接孔；作為輸出時，控制 I/O 接孔輸出電壓為 high 或 low；作為輸入時，可以讀取這些 I/O 接孔的電壓是 high 或 low。
• 有 6 組 PWM 輸出 (佔用 13 組 I/O 接孔的其中六組)
• 有 6 組 ADC 輸入，可以用來量測電壓
• 有 +5V 及 +3.3V 供電輸出，提供外接線路電源

Soft Start of Power Circuit

這個線路不太理想，因為控制元件 Q4 (AP9962GH) 是放在 low side，其中 R6 是假負載；希望可以擺在 high side 控制，負載才有有較好的接地。

high-side soft-start的架構可以很單純，不過就沒有什麼微調機制可以使用；一組簡單的 RC 延時線路，控制 P-Ch MOSFET 導通。線路上的 1uF 及 1M 電阻的組合，可以達到約 45ms (在 9V 供電的條件下測得) 左右的延遲。
